Машина для намотки проволоки
Двумодовая совместимая высокоэффективная параллельная проводка: адаптируется к двум стандартным линейным дискам с двумя типами фи500mm / Фи630mm, поддерживает 2 – 12 однониточных синхронных параллельных проводов, вес одного диска может достигать 500 – 800 кг, чтобы удовлетворить потребности в массовом параллельном проводе кабельной линии среднего и большого размера, эффективность сбора более чем на 40% выше, чем у одномодового оборудования.
Описание
маркер
Параметры продукта
| Максимальное число полос | 19 pcs |
| диаметр проволоки | Φ 0.14 - 0.6 mm |
| скорость вращения | 550 RPM |
| Способ намотки | мотка при постоянном натяжении |
| Режим управления | Полностью автоматическое управление замкнутым контуром с сенсорным экраном + PLC |
| Размер диска | Φ 500 / 630 mm |
| Линейный режим | Регулирование скорости переменной частоты, автоматическое управление отслеживанием |
| Максимальный выходной крутящий момент | 50 NM |
| мощность двигателя | 6 - полюсный преобразователь частоты 4 кВт |
| Количество метров | Кодерный метр |
| тормозо | Электромагнитное тормозо |
| Трансверсная мощность двигателя | 3-фазный синхронный двигатель |
| Размер машины | L1400 x W850 x H1680 mm |
| Вес машины | 900 kg |
500 / 630 Основные преимущества кабеля
1. Двумодовая совместимая высокоэффективная параллельная проводка: адаптируется к двум стандартным линейным дискам с двумя типами фи500mm / Фи630mm, поддерживает 2 - 12 однониточных синхронных параллельных проводов, вес одного диска может достигать 500 - 800 кг, чтобы удовлетворить потребности в массовом параллельном проводе кабельной линии среднего и большого размера, эффективность сбора более чем на 40% выше, чем у одномодового оборудования.
2. Точное управление синхронизацией натяжения: каждая проволока независимо оснащена регулятором натяжения, колебания натяжения ± 3N, в сочетании с системой частотной модуляции и технологией синхронного соединения, чтобы обеспечить одинаковую скорость сбора нескольких нитей, чтобы избежать растяжения, искажения или неравномерного расположения, точность шага между готовыми скрученными проводами / пучками контролируется на ± 2 мм.
3. Качество и стабильность получения рулона: использование механизма точной проводки, шаг проводки 0,1 - 5 мм может быть отрегулирован, провода расположены плотно и аккуратно, нет трамплина, явление перекрытия; Зажим проволочного диска использует пневматическую конструкцию набухания, точное позиционирование, погрешность выравнивания торца заднего диска при приемке рулона составляет 1 мм, что облегчает последующую перегрузку и обработку.
4. Интеллектуальная эксплуатация и удобство: с системой управления PLC и сенсорным экраном, может быть установлена длина линии сбора, параметры натяжения и хранится 100 + групповых технологических решений; Оснащен сигнализацией об отключении провода, полной автоматической остановкой диска, защитой от перегрузки и другими функциями, поддерживает связь с передним волокном, скрученным оборудованием, уменьшает вмешательство человека; Гидравлическая конструкция подъема и подъема делает погрузку и разгрузку линейного диска экономичной и эффективной, а стоимость транспортировки и обслуживания снижается на 30%.
5. Прочность и универсальность: фюзеляж использует высокопрочную стальную сварку, ключевые компоненты проходят процесс термообработки, адаптируются к медной проволоке, алюминиевой проволоке, луженой проволоке и другим материалам проводов, могут использоваться для силовых кабелей, кабелей связи, автомобильных пучков и других производственных сценариев, срок службы оборудования по сравнению с обычным типом машины продлевается на 2 - 3 года.
связаться с нами
Сопутствующие популярные продукты

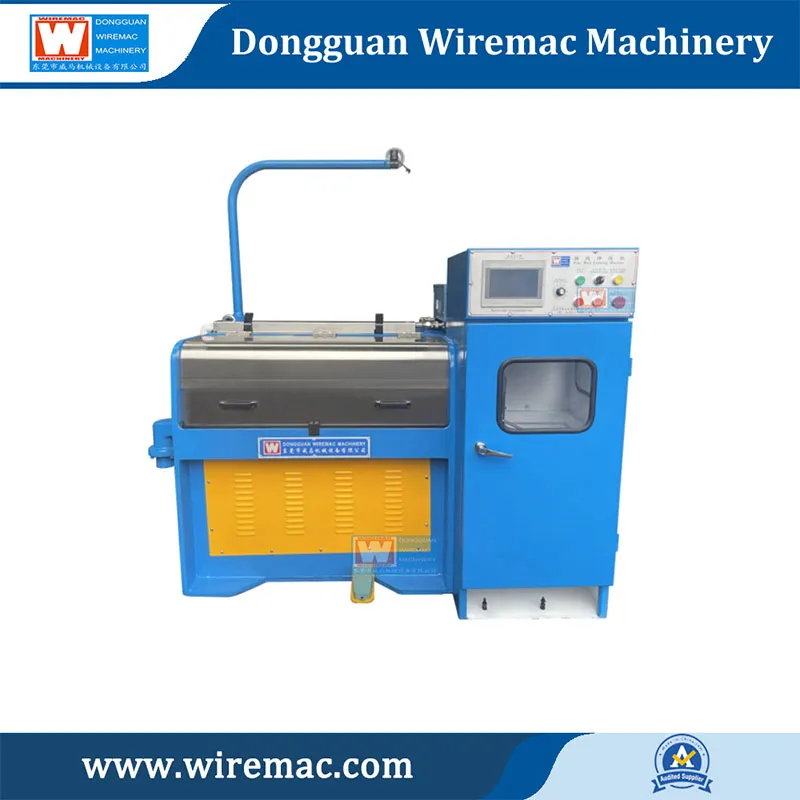

Сверхтонкая волочильная машина 24DHW
Типовые характеристики 1. Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3. Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.

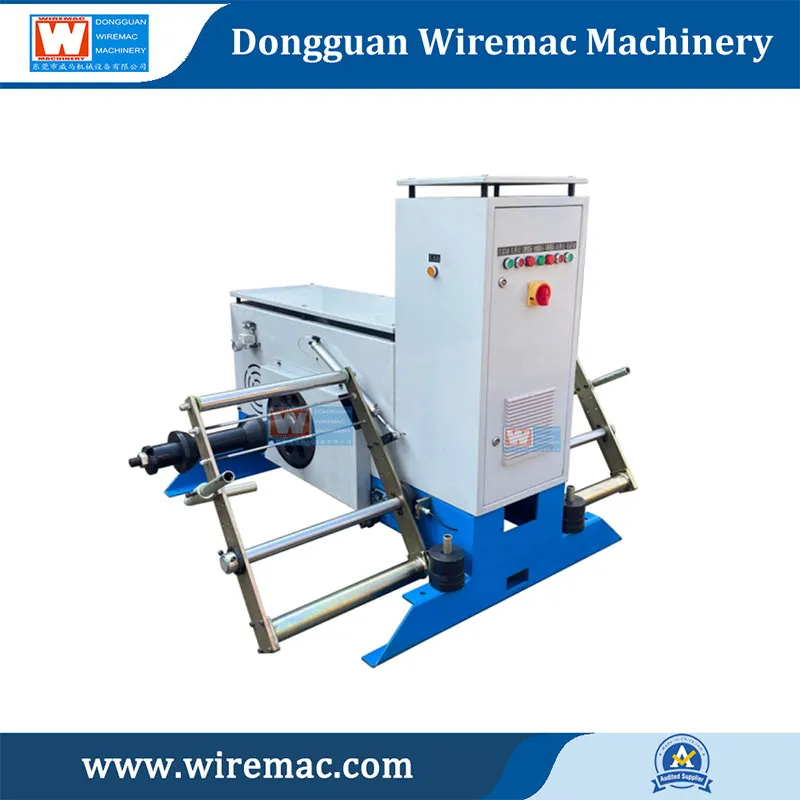

Машина для подачи проволоки
Производство кабелей: для волочения, отжига, лужения, скрутки и других процессов металлической проволоки, такой как медная проволока, алюминиевая проволока, чтобы обеспечить стабильную развязку провода, приспосабливается к стандартной линейной тарелке 500 мм / фи 630 мм, несущая масса до 500 – 800 кг, чтобы удовлетворить потребности в непрерывной подаче кабельной линии среднего и большого размера.
Большая машина непрерывного отжига с протяжкой 13D
Характеристики 1. Размещение вытяжных колес горизонтально, вытяжное масло, пропитанное вытяжными колесами — простота в эксплуатации 2. Карбид вольфрама сваренный на поверхности стального кольца — прочный 3. Передовая система ЧПУ — высокая эффективность 4. передача передач – низкий шум и хорошая стабильность
Сверхтонкая волочильная машина 20DHA
Типовые характеристики 1.Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3.Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.

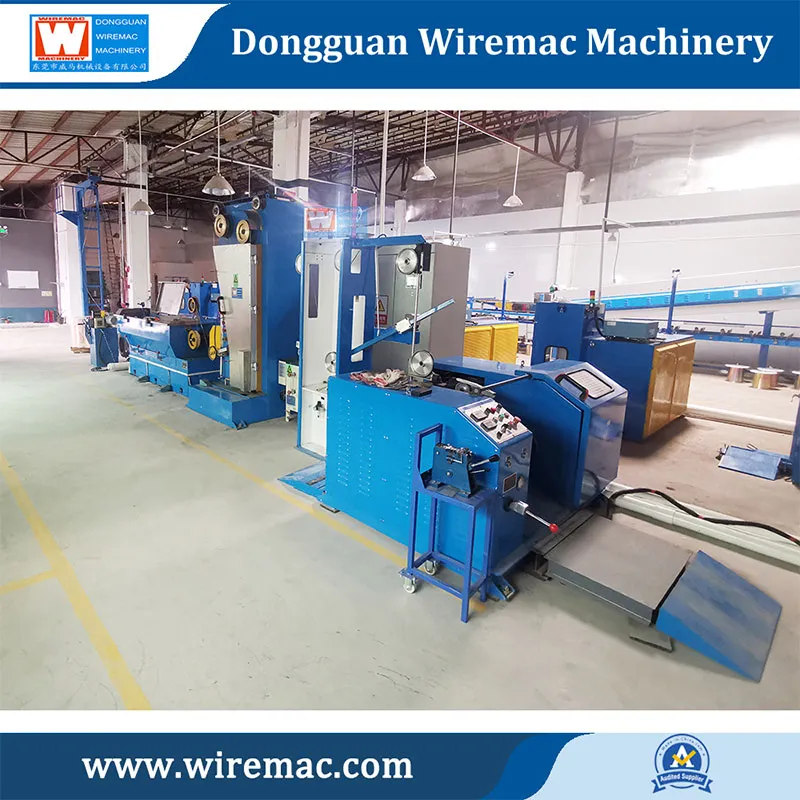

Средний волочильный непрерывный отжиг машина ZLT250/21
Характеристики 1. Двойное преобразование частоты, контроль напряжения. 2. 591 регулятор постоянного тока принимается, контроль отжигания. 3. Оборудование принимает 3-ступенчатое независимое отжигание постоянного тока. 4. Часть управления принимает ПЛК и управление человеком-машиной.
Оборудование для непрерывного литья и прокатки алюминиевой катанки
Виды продукции Алюминиевые круглые прутки для электротехники: EC1350, 1370 3-я серия алюминиевых сплавов: 3003, 3102 8030, 8176: алюминиевый сплавный стержень 6201, 6101: алюминиевый сплавный стержень
Средний и большой волочильный машина
Характеристики 1. Вся машина принимает двойное управление преобразованием частоты и автоматическую коррекцию напряжения. 2. Высокоточная шлифовая передача передач. 3. Поверхность колеса чертежа провода распыляется высокоустойчивым карбидом вольфрама. 4. Часть расширения принимает полное погружение смазки и изолирована от части коробки передач.

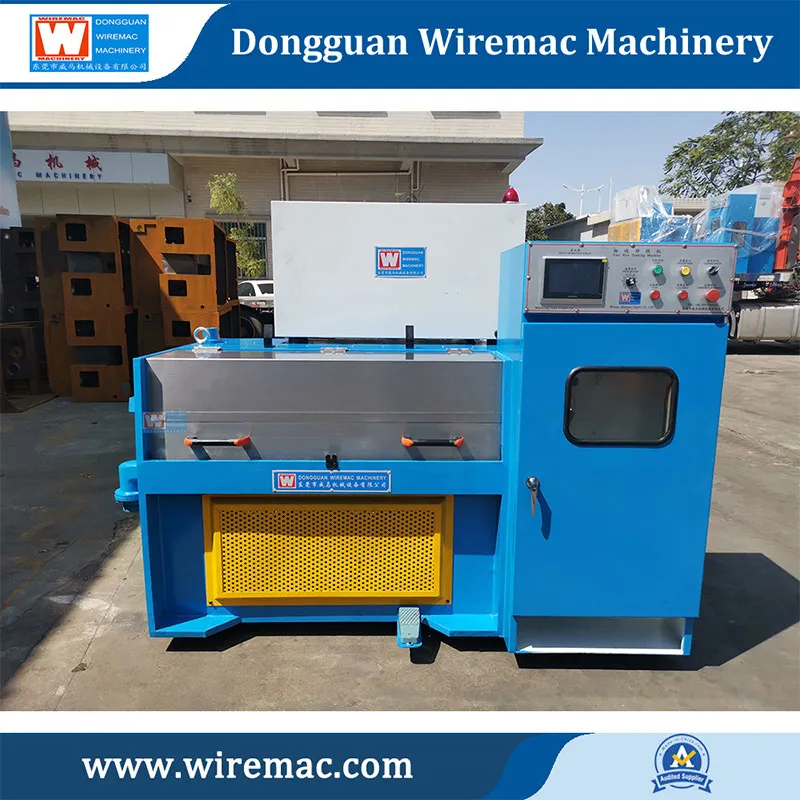

Малый волочильный машина
Типовые характеристики 1.Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3.Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.

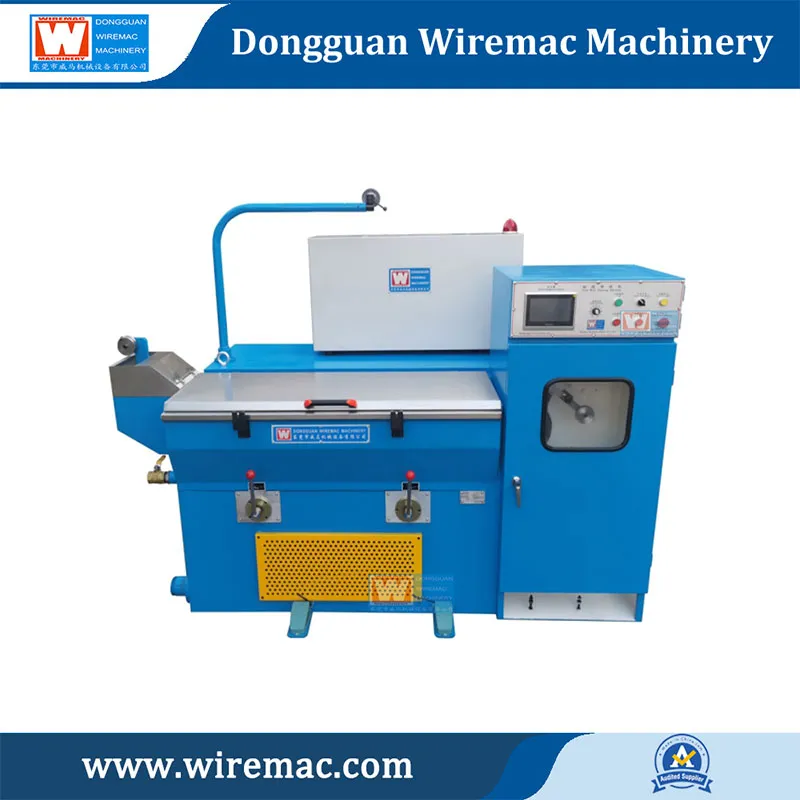

Малый и средний волочильный машина 16DH
Типовые характеристики 1.Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3.Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.

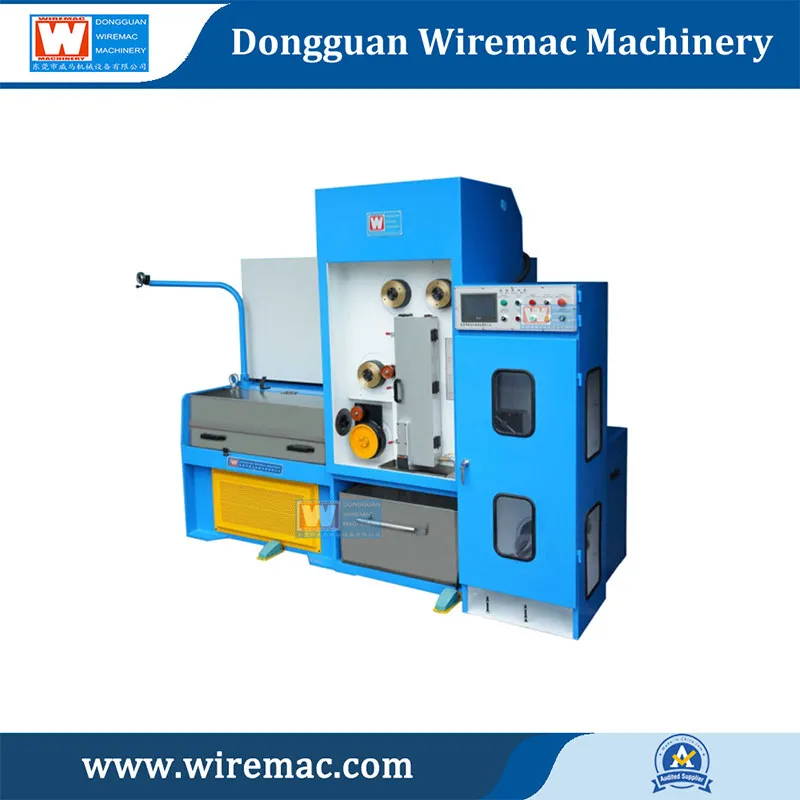

Малый и средний волочильный непрерывный отжиг машина 22DHT
Типовые характеристики 1.Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3.Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.
Малый волочильный непрерывный отжиг машина
Типовые характеристики 1.Двойное преобразование частоты, управление натяжением. 2. Использование регулятора постоянного тока 591 для управления отжигом. 3. Оборудование представляет собой 3 сегмента независимого отжига постоянного тока. 4.Компонент управления использует PLC, управление человеком и машиной.
Большая машина непрерывного отжига с протяжкой 9D
Характеристики 1. Размещение вытяжных колес горизонтально, вытяжное масло, пропитанное вытяжными колесами — простота в эксплуатации 2. Карбид вольфрама сваренный на поверхности стального кольца — прочный 3. Передовая система ЧПУ — высокая эффективность 4. передача передач – низкий шум и хорошая стабильность
Трубчатая машина для отжига и лужения
Интегрированное и эффективное производство: интегрированный отжиг, лужение, охлаждение, уборка и другие процессы, не требуют сегментной перевалки, производительность выше, чем традиционное субстантивное оборудование более чем на 35%, единая производственная линия может обеспечить непрерывную обработку медной проволоки 0,1 – 1,0 мм.
Малый и средний волочильный машина 20DH
Типовые характеристики 1.Двойной преобразователь частоты, автоматическое управление натяжением. 2. Извлечение нулевой скользящей конструкции, высокая производительность, отличное качество поверхности готовой линии. 3.Низкое энергопотребление, экономия электроэнергии на 20% – 25% по сравнению с традиционными моделями, может снизить себестоимость производства. 4. Широкое использование импортных компонентов, высокая надежность.

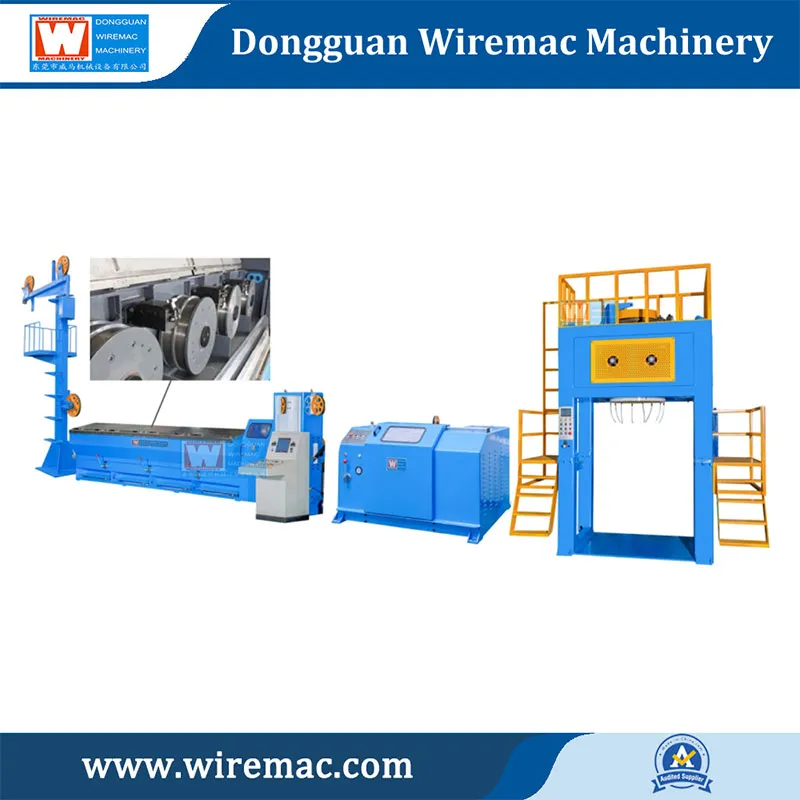

Два провода большой волочильный машина
